ZSSV-TST系列V型气动控制阀

　　一、 概述
ZSSV-TST系列V型气动控制阀是用于蒸汽等介质的一种调节球阀，气动执行机构为弹簧复位的单作用气缸。当压缩空气没有压力时，在气缸内的弹簧作用下，阀门能自动打开或者闭合，防止容器或管道内的蒸汽压力突然升高，保证设备的安全。用于蒸汽介质的该系列阀门，在设计与制造加工过程中，充分考虑了蒸汽介质的温度与汽蚀对阀门的影响，以保证阀门的正常运行。
ZSSV-TST系列V型气动控制阀，为一体化结构，由单作用气动执行机构、V型调节球阀、阀门定位器等部件组成。控制阀接受DCS、PLC、盘装仪表输出控制信号（如4-20mADC）与定位器内的阀位反馈进行比较，输出气动压力信号，驱动执行机构气缸内活塞，转动V型球阀的阀芯，直至与输入信号成比例的角度为止。阀芯位置的变化，改变球阀流通截面积，从而达到调节的目
二、主要技术数据
（一） 公称压力：1.6Mpa；2.5Mpa；4.0Mpa
（二） 工作温度：-20℃~300℃
（三） 泄漏量：GB/T4213-92Ⅳ级
（四） 流量特性：近似等百分比，如图一所示
（五） 气源压力：0.4Mpa~0.6Mpa
（六） 基本误差：≤±1.0%~±2.0%
        　　　 回  差：≤1.0%~2.0%
       　　　  死  区：≤0.6%~0.8%
（注：上述数据主要由选择配套定位器精度决定）
（七） 控制信号输入范围：4—20mADC
(八) 耗气量：主要取决于所选择电气阀门定位器的型号，目前大部分国内外定位器的耗气量小于15L/min（供气0.4Mpa），如果选用智能型则更少。

三、ZSSV-TSTV型气动控制阀技术数据如下：

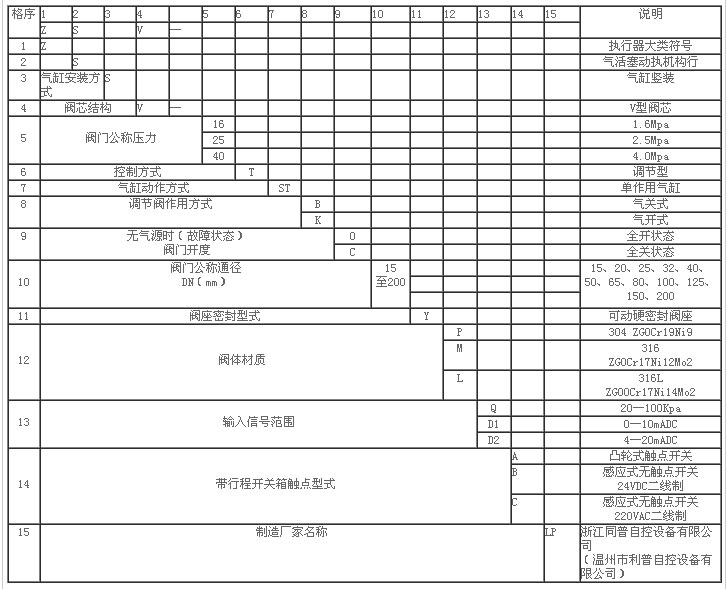

　列产品型号编制说明举例：

四、订货须知
（一）产品订货若不按第三节的顺序编写型号，则需提供如下资料：
1． 控制阀型号，公称压力，公称通径，阀门材质
2． 阀门定位器的输入信号：
（1）0—10mADC
（2）4—20mADC
（3）20—100Kpa
3．采用单作用气动执行机构，无气源故障时，阀门开度状态。
（二）控制阀作用方式：用户不注明，制造厂常规提供气开式。
（三）可选附件
1． 行程开关箱：
（1） 凸轮式触点开关
（2） 感应式无触点开关，电压24VDC/220VAC
注：若不选行程开关箱编写型号时，此字母可以略去。
2． 连接法兰、螺栓、螺母材质：
（1） A3钢
（2） 不锈钢
3． 电气阀门定位器可以从如下推荐型号中选择：
（1） 吉林海科SVP-2000A型
（2） （NELES）耐莱斯700系列或DN9000系列（智能）
（3） ABB公司TZID-C系列定位器（智能）
（4） （SIEMENS）西门子SIPART PS2型（智能）
（5） （Bellofram）（YTC）柏勒夫YT-1000R型
（6） SOMAS苏玛斯公司：SPE400型、TZID-C系列（智能）
（7） Honeywell霍尼韦尔公司：EP2400型
（8） FISHER费希尔公司：DVC6000型（智能）
（9） 常孰CHX6000系列
（10） YAMATAKE山武公司：AVP3000型（智能）
（四）使用在防爆场所，订货时加以注明。
